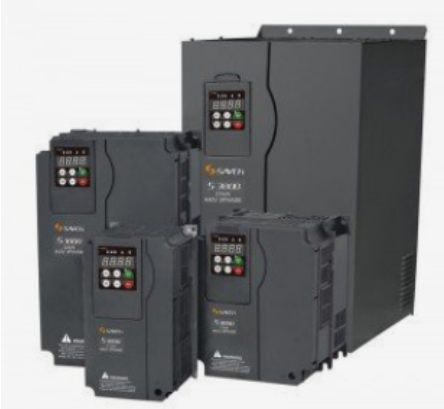

變頻器的分類

分為 1 交---交型 輸入是交流，輸出也是交流

將工頻交流電直接轉換成頻率、電壓均可控制的交流，又稱 直接式變頻器

2 交—直---交型 輸入是交流，變成直流 再變成交流輸出

將工頻交流電通過整流變成直流電，然后再把直流電變成頻率、電壓、均可控的交流電又稱為間接變頻器。

多數情況都是交直交型的變頻器。

變頻器的組成

由主電路和控制電路組成由主電路 由整流器 中間直流環節 逆變器 組成

先看主電路原理圖

三相工頻交流電 經過VD1 ~ VD6 整流后， 正極送入到緩沖電阻RL中，RL的作用是防止電流忽然變大。經過一段時間電流趨于穩定后，晶閘管或繼電器的觸點會導通

短路掉緩沖電阻RL ，這時的直流電壓加在了濾波電容CF1、CF2 上，這兩個電容可以把脈動的直流電波形變得平滑一些。由于一個電容的耐壓有限，所以把兩個電容串起來用。

耐壓就提高了一倍。又因為兩個電容的容量不一樣的話，分壓會不同，所以給兩個電容分別并聯了一個均壓電阻R1、R2 ，這樣，CF1 和CF2 上的電壓就一樣了。

繼續往下看，HL 是主電路的電源指示燈，串聯了一個限流電阻接在了正負電壓之間，這樣三相電源一加進來，HL就會發光，指示電源送入。

接著，直流電壓加在了大功率晶體管VB的集電極與發射極之間，VB的導通由控制電路控制，VB上還串聯了變頻器的制動電阻RB，組成了變頻器制動回路。我們知道，

由于電極的繞組是感性負載，在啟動和停止的瞬間都會產生一個較大的反向電動勢，這個反向電壓的能量會通過續流二極管VD7~VD12使直流母線上的電壓升高，這個電壓

高到一定程度會擊穿逆變管V1~V6 和整流管VD1~VD6。當有反向電壓產生時，控制回路控制VB導通，電壓就會通過VB在電阻RB釋放掉。當電機較大時，還可并聯外接電阻。

一般情況下“+”端和P1端是由一個短路片短接上的，如果斷開，這里可以接外加的支流電抗器，直流電抗器的作用是改善電路的功率因數。

直流母線電壓加到V1~V6 六個逆變管上，這六個大功率晶體管叫IGBT ，基極由控制電路控制。控制電路控制某三個管子的導通給電機繞組內提供電流，產生磁場使電機運轉。

例如：某一時刻，V1 V2 V6 受基極控制導通，電流經U相流入電機繞組，經V W 相流入負極。下一時刻同理，只要不斷的切換，就把直流電變成了交流電，供電機運轉。

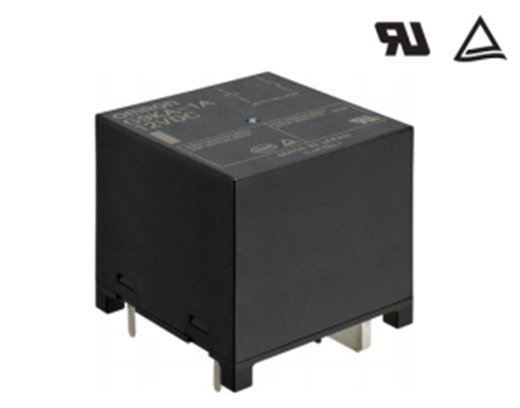

以上是變頻器的原理介紹，而我們繼電器“可以及時反應當前變頻器的狀態,可以用來給控制系統信號; 如:設定為表示是否上電,則:變頻器上電,繼電器動作,變頻器沒上電,繼電器不動作,變頻器上電了,才可以RUN; 也可以設定運轉指示:則:變頻器RUN,繼電器動作;變頻器不運轉,繼電器不動作;這樣我們就知道馬達狀態;等等”，市場上不乏很多生產廠家在使用歐姆龍繼電器，其質量的保證，品牌足夠大的影響力定能助力企業發展，歡迎大家咨詢，我們將為您提供專業的選型技術支持。
